  • 大倾角皮带输送机

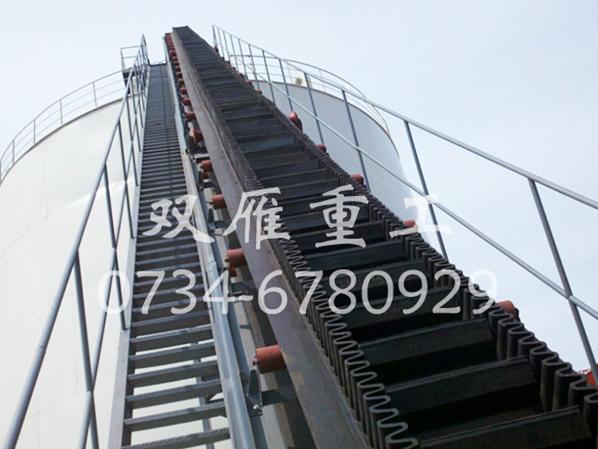

大倾角皮带输送机
大倾角带式输送机是大倾角(或垂直)输送的理想设备。通过多年的不懈努力,大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
全国热线

0734-6780929

产品简介 / Introduction

产品概述

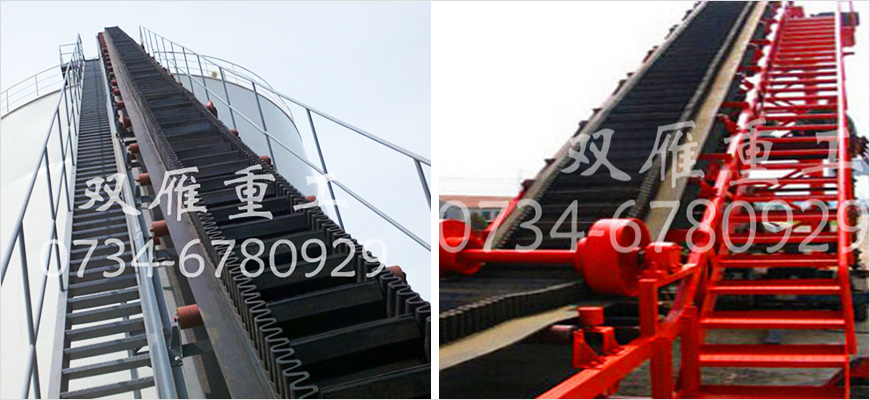

大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。大倾角带式输送机具有通用带式输送机结构简单、运行可靠,维修方便等优点,具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点,输送倾角为0°~90°范围内,最大垂直输送物料粒度为400mm。大倾角带式输送机是大倾角(或垂直)输送的理想设备。通过多年的不懈努力,大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

DJ型大倾角带式输送机(以下简称“大倾角”)具有通用带式输送机结构简单、运行可靠,维修方便等优点,具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点,因而是大倾角(或垂直)输送的理想设备。大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。通过多年的不懈努力,大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

NE型提升机

应用范围

1、大倾角皮带输送机为一般用途的散状物料连续输送设备,但采用的是具有波状挡边和横隔板的输送带。因此,特别适用于大倾角及垂直90°输送。

2、该机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业,在工作环境温度为-15℃~+40℃的范围内输送堆积比重为0.5—4.2t/m3的各种散状物料。

3、对于输送有特殊要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用特殊的输送带。

4、输送倾角为0°~ 90°范围内,最大垂直输送物料粒度为400mm。

主要特点

1、可大倾角输送散状物料,能大量节省设备占地面积,彻底解决普通、花纹带式输送机所不能达到的输送角度。

2、机械化带式输送机输送物料、总体投资费用低,约节约投资费用20%~30%。

3、该机型与普通带式输送机、斗式提升机、刮板输送机比较,其综合技术性能都优越。

4、输送倾角为0°~90°范围内,最大垂直输送物料粒度为400mm。

5、在垂直输送物料时,物料粒度最大可达400mm。

6、从水平到倾斜(或垂直)能平稳过渡。

7、能耗低、结构简单、维护方便。

8、胶带强度高,使用寿命长。

主要优点

1、大倾角皮带输送机的输送倾角大,最大可达90°,是大倾角输送和垂直提升的理想设备。因此可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。例如,某用户欲将煤炭提升到20m高的料仓顶,如采用挡边机以45°倾角输送,则机长仅需28.3m(水平机长20m);而如果采用垂直输送的挡边机,那么,水平机长可以控制在6m以内。

2、结构简单。如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。

3、运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。

4、运行平稳、噪声小。

5、由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因此能耗小。例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机,其每台的装机功率仅4kW,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kw。

6、垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其他设备衔接。

技术参数

带宽B(mm) 300 400 500 650 800
挡边高(mm) 40 60 60 80 80 120 120 160 120 160   200 240
部分输送倾角输送量Q3/h 30° 15 14 20 34 46 71 104 120 128 157   195 235
45° 11 10 14 26 35 57 83 97 102 127   157 195
60° 8 7 10 18 25 40 58 69 72 90   112 142
90° 4 4 5 10 13 21 31 37 38 48   60 76
外型尺寸 头轮中心高H2/h(MM) 350-100 1100-2000 1300-2000 1300-2000
尾轮中心高H2/h(MM) 335 330-490 600 600 600-800
中间段带面高H2/h(MM) 450 500-700 760-800 800-850 800-1115
中间段地脚宽B2/h(MM) 480 580 870 1020 1220
带宽B(mm) 1000 1200 1400
挡边高(mm) 120 160 200 240 160 200 240 300 160 200 240 300 400
部分输送倾角输送量Q3/h 30° 172 216 267 327 275 331 419 466 319 395 500 564 794
45° 137 175 216 271 222 267 347 384 258 318 414 465 680
60° 96 124 153 197 158 190 253 178 184 226 302 337 524
90° 51 66 83 106 85 102 136 149 98 121 162 180 281
外型尺寸 头轮中心高H2/h(MM) 1400-2000 1600-2000
尾轮中心高H2/h(MM) 600-800 800-1000 800-1200
中间段带面高H2/h(MM) 800-1200 1050-1500 1050-1700
中间段地脚宽B2/h(MM) 1440 1690 1890
